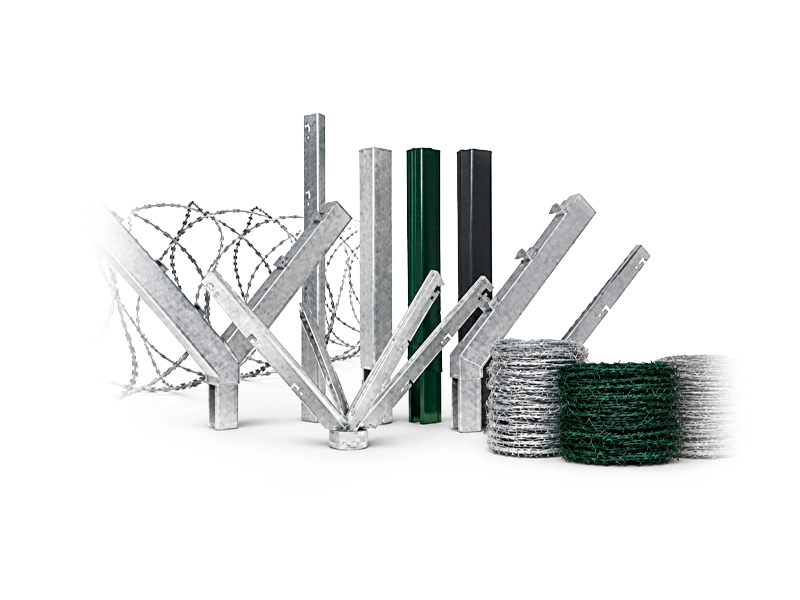

Dodatkowe zabezpieczenia ogrodzeń - wysięgniki, drut kolczasty i ostrzowy, zasieki oraz siatka ostrzowa

Ogrodzenie wyznacza granicę terenu, ale przy wielu obiektach przemysłowych, logistycznych, infrastrukturalnych i technicznych jego konstrukcja jest dodatkowo rozbudowywana. W tym celu stosuje się między innymi wysięgniki, przedłużki słupków, drut kolczasty, drut ostrzowy BTO22 typu NATO, zasieki przestrzenne Concertina, zasieki płaskie oraz siatki ostrzowe.

Znaczenie takich elementów szczególnie dobrze widać przy dużych obiektach. Ogrodzenia lotnisk, terminali, centrów logistycznych, zakładów przemysłowych czy farm fotowoltaicznych mogą ciągnąć się przez setki metrów lub wiele kilometrów. W takiej skali liczy się nie tylko rodzaj zastosowanego produktu. Równie ważne są powtarzalność elementów, sposób montażu, materiał oraz możliwość dopasowania ich do konkretnej konstrukcji ogrodzenia.

Przy długich odcinkach szybko rośnie również zapotrzebowanie na materiał. Wysięgniki powtarzają się na kolejnych słupkach, a kilka równoległych rzędów drutu oznacza wielokrotność długości samego ogrodzenia. W innych miejscach zamiast linii drutu mogą być stosowane zasieki przestrzenne, płaskie albo siatki ostrzowe.

W artykule pokazujemy, czym różnią się te rozwiązania, jakie warianty występują w ofercie Mistal Accessories i na co warto zwrócić uwagę przy ich doborze.

Z artykułu dowiesz się:

• do czego służą wysięgniki i przedłużki słupków,
• czym różni się drut kolczasty od drutu ostrzowego BTO22 typu NATO,
• czym różni się Concertina od zasieku płaskiego,
• jakie znaczenie mają średnica i długość zasieku,
• kiedy stosuje się siatkę ostrzową,
• dlaczego rodzaj słupka i sposób montażu są ważne,
• jakie materiały i powłoki występują w poszczególnych rozwiązaniach,
• dlaczego przy długich ogrodzeniach szczególnie ważna jest powtarzalność elementów.

Dlaczego skala ogrodzenia ma znaczenie?

Przy niewielkim obiekcie dodatkowe zabezpieczenie może obejmować kilkadziesiąt metrów. Przy lotnisku, terminalu, dużym zakładzie przemysłowym czy farmie fotowoltaicznej sytuacja wygląda zupełnie inaczej. Ten sam układ słupka, wysięgnika i drutu może powtarzać się setki albo tysiące razy.

Dobrym przykładem jest drut prowadzony na wysięgnikach. Jeżeli nad ogrodzeniem o długości 1 km znajdują się trzy równoległe linie, daje to około 3 km samego drutu, jeszcze przed uwzględnieniem sposobu mocowania i zapasu materiału.

Przy takiej skali niewielka różnica w wymiarze lub kącie pojedynczego elementu przestaje być drobiazgiem. Powtórzona na setkach słupków wpływa na sposób prowadzenia całej linii, dlatego znaczenie ma powtarzalność wymiarów i punktów mocowania.

Nie każdy odcinek dużego obiektu musi być jednak wykonany identycznie. W jednej części mogą występować wysięgniki z drutem, w innej zasiek płaski, a jeszcze gdzie indziej konstrukcja przestrzenna. Dużo zależy od geometrii ogrodzenia, dostępnej przestrzeni i charakteru konkretnego odcinka.

Wysięgniki ogrodzeniowe - różne konstrukcje i sposoby montażu

Wysięgnik montuje się w górnej części słupka lub bezpośrednio do innego elementu konstrukcji. Tworzy on punkty, pomiędzy którymi można prowadzić drut kolczasty lub ostrzowy ponad właściwą linią ogrodzenia.

Nie ma jednego uniwersalnego rodzaju wysięgnika. Mistal Accessories oferuje między innymi wersje proste, ukośne, pojedyncze, podwójne, narożne i początkowe, a także rozwiązania przeznaczone do montażu na panelu lub do muru.

W wybranych stalowych wysięgnikach standardowe ramię wykonywane jest z kątownika 40 x 18 x 3 mm. Możliwe są również inne wymiary, na przykład 30 x 30 x 3 mm.

Dostępne są warianty dopasowane między innymi do słupków Ø42, Ø48 i Ø60 mm, a wybrane serie również do profili 40 x 60, 60 x 60, 80 x 80 i 100 x 100 mm. Wysięgniki stalowe mogą być ocynkowane ogniowo albo malowane proszkowo w kolorach RAL.

Oferta Mistal Accessories obejmuje także wysięgniki aluminiowe w wersji prostej, ukośnej oraz typu Y. Występują one w wariantach przeznaczonych do różnych średnic i profili słupków.

Przy długim ogrodzeniu szczególnie ważne jest to, aby kolejne elementy zachowywały tę samą geometrię. Powtarzalny kąt, jednakowy sposób mocowania oraz zgodne rozmieszczenie punktów prowadzenia drutu znacznie ułatwiają montaż na całej długości.

Przedłużki słupków - rozbudowa istniejącej konstrukcji

Przedłużka pozwala rozbudować górną część słupka bez konieczności wymiany całego elementu. Może stanowić podstawę do dalszego prowadzenia części znajdującej się ponad właściwą linią ogrodzenia.

Mistal Accessories oferuje przedłużki proste, kątowe 45° oraz warianty 2 x 45°. W katalogowych wersjach występuje długość L-490.

Dostępne są między innymi wykonania gładkie, z przelotkami oraz z różnymi rodzajami podstaw. Stosowany jest ocynk ogniowy lub wykończenie w kolorach RAL, a inne wymiary mogą być wykonywane na zamówienie.

Różnica pomiędzy wersją prostą i kątową jest praktyczna. Przedłużka prosta prowadzi konstrukcję dalej w osi słupka, natomiast wariant kątowy zmienia kierunek jej górnej części. Dzięki temu można dopasować układ do konkretnego sposobu prowadzenia drutu.

Drut kolczasty i drut ostrzowy BTO22 typu NATO - podobne przeznaczenie, inna budowa

Drut kolczasty i drut ostrzowy często występują w podobnych zastosowaniach, ale ich konstrukcja jest inna.

Klasyczny drut kolczasty posiada kolce rozmieszczone wzdłuż drutu. Może być prowadzony pomiędzy kolejnymi wysięgnikami w kilku równoległych rzędach. Mistal Accessories oferuje warianty ocynkowane, wykonane ze stali kwasoodpornej AISI 316 oraz powlekane.

Drut ostrzowy BTO22 typu NATO składa się z drutu nośnego oraz profilowanej taśmy z ostrzami. Może być prowadzony wzdłuż ogrodzenia jako samodzielny element, ale wykorzystuje się go również do wykonywania zasieków przestrzennych i płaskich.

W ofercie Mistal Accessories znajdują się odcinki drutu ostrzowego BTO22 typu NATO o długości 200 m, również w wykonaniu ze stali kwasoodpornej AISI 316.

Przy większych obiektach warto więc patrzeć nie tylko na długość samego ogrodzenia, ale również na liczbę rzędów drutu. To właśnie ona w dużej mierze decyduje o rzeczywistym zapotrzebowaniu na materiał.

Zasieki przestrzenne Concertina BTO22 typu NATO

Concertina powstaje ze zwojów drutu ostrzowego połączonych złączkami. Po rozwinięciu tworzy przestrzenną konstrukcję, wyraźnie różniącą się od pojedynczych linii drutu.

Mistal Accessories oferuje między innymi trzy popularne warianty:

• Ø450 mm - 54 zwoje, 3 złączki, około 8-9 m po rozwinięciu,
• Ø730 mm - 54 zwoje, 5 złączek, około 10-12 m po rozwinięciu,
• Ø980 mm - 54 zwoje, 5 złączek, około 13-15 m po rozwinięciu.

Im większa średnica Concertiny, tym więcej przestrzeni zajmuje po rozwinięciu. Zmienia się również długość gotowego odcinka oraz sposób łączenia zwojów.

W zależności od wariantu dostępne są wykonania z powłoką Z200 lub Z275 oraz ze stali kwasoodpornej AISI 316.

Concertina znajduje zastosowanie tam, gdzie zamiast kilku prostych linii drutu potrzebna jest przestrzenna forma zabezpieczenia.

Zasiek płaski BTO22 typu NATO - gdy dostępna przestrzeń jest ograniczona

Zasiek płaski wykorzystuje drut ostrzowy ułożony zasadniczo w jednej płaszczyźnie. Dzięki temu jego konstrukcja zajmuje mniej przestrzeni niż klasyczna Concertina.

Mistal Accessories oferuje zasiek płaski BTO22 typu NATO Ø500 mm o długości około 14-15 m po rozwinięciu. Dostępne są wykonania Z200 lub Z275 oraz ze stali kwasoodpornej AISI 316.

Dostępna przestrzeń jest jedną z najważniejszych praktycznych różnic pomiędzy zasiekiem płaskim i przestrzennym. Tam, gdzie szeroka Concertina byłaby trudna do zastosowania, płaski układ pozwala zachować bardziej zwartą konstrukcję.

Siatka zgrzewana ostrzowa BTO22 typu NATO - większa powierzchnia zamiast pojedynczej linii

Siatka zgrzewana ostrzowa działa inaczej niż pojedynczy drut albo spiralny zasiek. Tworzy gotową, powtarzalną powierzchnię.

W katalogu Mistal Accessories znajduje się siatka zgrzewana ostrzowa BTO22 typu NATO o wymiarach 2,1 x 6 m, wykonana z materiału ocynkowanego Z200 lub Z275.

Jej forma pozwala zabezpieczyć większą powierzchnię jednym modułem. To odróżnia ją od drutu, którego podstawową funkcją jest tworzenie pojedynczych linii prowadzonych pomiędzy punktami mocowania.

Porównanie dodatkowych zabezpieczeń ogrodzeniowych

Gdzie stosuje się dodatkowe zabezpieczenia ogrodzeń?

Takie rozwiązania spotyka się przy bardzo różnych obiektach. Ważniejsza od samej kategorii obiektu jest jednak długość ogrodzenia, jego konstrukcja oraz sposób zagospodarowania otoczenia.

Przy lotniskach i innych dużych obiektach transportowych ogrodzenie może ciągnąć się przez bardzo długie odcinki. Wtedy szczególnego znaczenia nabiera możliwość powtarzalnego montażu tych samych elementów na kolejnych słupkach.

W zakładach przemysłowych, centrach logistycznych i magazynach długie linie ogrodzeniowe występują często przy placach składowych, parkingach, halach i granicach terenów oddalonych od głównych budynków.

Podobnie wygląda to przy farmach fotowoltaicznych, stacjach energetycznych i innych obiektach infrastruktury technicznej, które mogą zajmować rozległe powierzchnie.

W portach, terminalach i przy infrastrukturze kolejowej poszczególne odcinki ogrodzenia mogą mieć zupełnie inną geometrię i różną ilość dostępnej przestrzeni. Dlatego w ramach jednego obiektu nie zawsze trzeba stosować identyczne rozwiązanie na całym obwodzie.

Przy obiektach o ograniczonym dostępie mogą pojawiać się również bardziej rozbudowane konstrukcje, takie jak zasieki przestrzenne, płaskie lub siatki ostrzowe.

Materiał i zabezpieczenie powierzchni

Elementy montowane na zewnątrz są przez cały rok narażone na wilgoć, opady i zmiany temperatury. Dlatego materiał oraz rodzaj zabezpieczenia powierzchni są ważną częścią specyfikacji.

Wysięgniki stalowe i przedłużki Mistal Accessories występują między innymi jako elementy ocynkowane ogniowo oraz malowane w kolorach RAL.

W przypadku drutu ostrzowego i zasieków dostępne są między innymi wykonania Z200 lub Z275 oraz ze stali kwasoodpornej AISI 316.

Nie każdy wariant sprawdzi się w tych samych warunkach. Przy wyborze trzeba brać pod uwagę środowisko, w którym znajdzie się ogrodzenie, oraz wymagania konkretnej inwestycji.

Standardowy produkt czy wykonanie niestandardowe?

Nie wszystkie ogrodzenia budowane są z tych samych słupków i profili. Różnią się wymiarami, przekrojem, sposobem zakończenia oraz przestrzenią dostępną do montażu.

Dlatego szczególnie przy wysięgnikach i przedłużkach możliwość dopasowania elementu do konkretnej konstrukcji ma duże znaczenie.

Mistal Accessories oferuje standardowe warianty, ale dla wybranych produktów możliwe są również inne wymiary wykonywane na zamówienie. Przy większej partii warto więc ustalić najważniejsze parametry jeszcze przed rozpoczęciem produkcji.

Punktem wyjścia mogą być wymiary słupka, sposób mocowania, rysunek techniczny lub informacje dotyczące konstrukcji, do której element ma zostać zamontowany.

Jak dobrać dodatkowe zabezpieczenie ogrodzenia?

Punktem wyjścia jest zawsze konstrukcja samego ogrodzenia. Trzeba zwrócić uwagę na jego wysokość, rodzaj słupków, ich rozstaw, przestrzeń dostępną nad i obok ogrodzenia oraz długość zabezpieczanego odcinka.

Jeżeli celem jest poprowadzenie dodatkowych linii drutu, podstawowym elementem będą odpowiednio dobrane wysięgniki lub przedłużki.

Jeżeli potrzebna jest konstrukcja przestrzenna, można zastosować Concertinę. Tam, gdzie dostępna przestrzeń jest ograniczona, alternatywą może być zasiek płaski. Siatka zgrzewana ostrzowa znajduje zastosowanie tam, gdzie zamiast pojedynczych linii potrzebne jest zabezpieczenie większej powierzchni.

W praktyce kilka różnych rozwiązań może występować obok siebie na jednym obiekcie. Najważniejsze jest dopasowanie produktu do konkretnego odcinka ogrodzenia, a nie stosowanie jednego wariantu niezależnie od warunków.

FAQ

Czym różni się drut kolczasty od drutu ostrzowego BTO22 typu NATO?

Drut kolczasty wykorzystuje klasyczne kolce rozmieszczone wzdłuż drutu. BTO22 typu NATO składa się z drutu nośnego oraz profilowanej taśmy z ostrzami. Może być prowadzony liniowo, ale jest również wykorzystywany do produkcji zasieków przestrzennych i płaskich.

Do czego służą wysięgniki ogrodzeniowe?

Wysięgniki tworzą punkty prowadzenia drutu ponad właściwą linią ogrodzenia. W zależności od konstrukcji mogą być proste, ukośne, pojedyncze, podwójne, narożne lub dostosowane do innego sposobu montażu.

Czy wysięgnik trzeba dopasować do rodzaju słupka?

Tak. Znaczenie mają średnica lub przekrój słupka oraz sposób mocowania. Dlatego dostępne są warianty przeznaczone do słupków okrągłych, prostokątnych i kwadratowych.

Czym różni się Concertina Ø450, Ø730 i Ø980?

Podstawową różnicą jest średnica gotowej konstrukcji oraz długość po rozwinięciu. Wariant Ø450 ma około 8-9 m, Ø730 około 10-12 m, a Ø980 około 13-15 m.

Czym różni się zasiek płaski od Concertiny?

Concertina tworzy po rozwinięciu konstrukcję przestrzenną. W zasieku płaskim zwoje ułożone są zasadniczo w jednej płaszczyźnie, dzięki czemu całość zajmuje mniej przestrzeni.

Jaką długość ma drut ostrzowy BTO22 typu NATO?

Mistal Accessories oferuje drut ostrzowy BTO22 typu NATO w odcinkach 200 m, również w wykonaniu ze stali kwasoodpornej AISI 316.

Jakie wymiary ma siatka zgrzewana ostrzowa?

W katalogu Mistal Accessories znajduje się siatka zgrzewana ostrzowa BTO22 typu NATO o wymiarach 2,1 x 6 m, wykonana z materiału Z200 lub Z275.

Czy wysięgniki i przedłużki mogą być wykonywane w niestandardowych wariantach?

Tak. Dla wybranych produktów Mistal Accessories przewiduje możliwość wykonania innych wymiarów na zamówienie. Punktem wyjścia mogą być wymiary słupka, sposób mocowania albo rysunek techniczny.
